RAM Doppel Fernversteller 230.051D

Der Fernversteller besteht im Wesentlichen aus einem Drahtpotentiometer, einem Frontrahmen mit Skalenschild und einem Einstellknopf. Die elektrischen Bauteile sind auf einer Printplatte aufgebaut und werden über eine dreipolige Anschlussklemme mit dem Regelgerät verbunden. An den Enden des Potentiometers liegt die Brückenspannung des Reglers (10V–). Der Schleifer greift entsprechend der Stellung des Einstellknopfs eine Spannung ab, die über den Einflusswiderstand in einen eingeprägten Strom umgeformt und dem Regler als Sollwert zugeführt wird. Durch dieses Schaltungsprinzip sind Leitungswiderstände bis etwa 50Ω vernachlässigbar. Die Aboder Umschaltung von Fernverstellern kann einpolig erfolgen (vgl. umseitige Schaltbeispiele).

Features des Doppel Fernverstellers 230.051 D:

• Ausführung für Schalttafel-Fronteinbau
• Frontabmessung 48x48mm
• Ausführung mit Zusatzschild zur individuellen Beschriftung

Typenübersicht

• Doppel-Fernversteller

  • Temperatur -15...+60°C
  • 230.011 D
  • Temperatur 0...40°C
  • 230.111 D
  • Klappenstellung 0...100%
  • 230.051 D



Ausschreibungstext

RAM-Sollwertfernversteller Typ 230

Drahtpotentiometer für Schalttafeleinbau. Frontabmessung 48x48mm, Schutzart IP 50. Einstellbereich

RAM-Sollwertfernversteller Typ 230

Z.. Drahtpotentiometer für Schalttafeleinbau. Frontabmessung 48x60mm, Schutzart IP 50. Einstellbereich

Technische Daten

Betriebsspannung 10V–, ca. 1mA

Umgebungstemperatur –20...+60°C

Schutzart IP 50 vor der Schalttafel

Gewicht 70g

Potentiometerwid. Rp 10kΩ

Einflusswiderstand Re

• 230.011... 230.051 100kΩ
• 230.111 150kΩ - 230.211
• 230.213 300kΩ

Außenanschluss

Die Zusammenschaltung mit dem Regelgerät ist dem entsprechenden Datenblatt zu entnehmen. Die umseitigen Schaltbeispiele geben hierzu Hinweise über weitere Schaltungsmöglichkeiten, Funktion und Reglereinstellung.

Montage

Das Potentiometer wird von der Rückseite durch den Tafelausschnitt gesteckt und der Frontrahmen gegengeschraubt. Anschließend wird das Skalenschild eingelegt und das Plexiglas-Frontschild mit der Schräge der im Mittelloch befindlichen Klauen voran aufgeschnappt. Dann die Potentiometerwelle auf Linksanschlag drehen und den Knopf so montieren, dass der Zeiger auf die linke Endanschlag-Markierung zeigt. Nach Kontrollieren des Rechtsanschlags kann auch der Knopfdeckel wieder aufgesteckt werden.

Lieferumfang

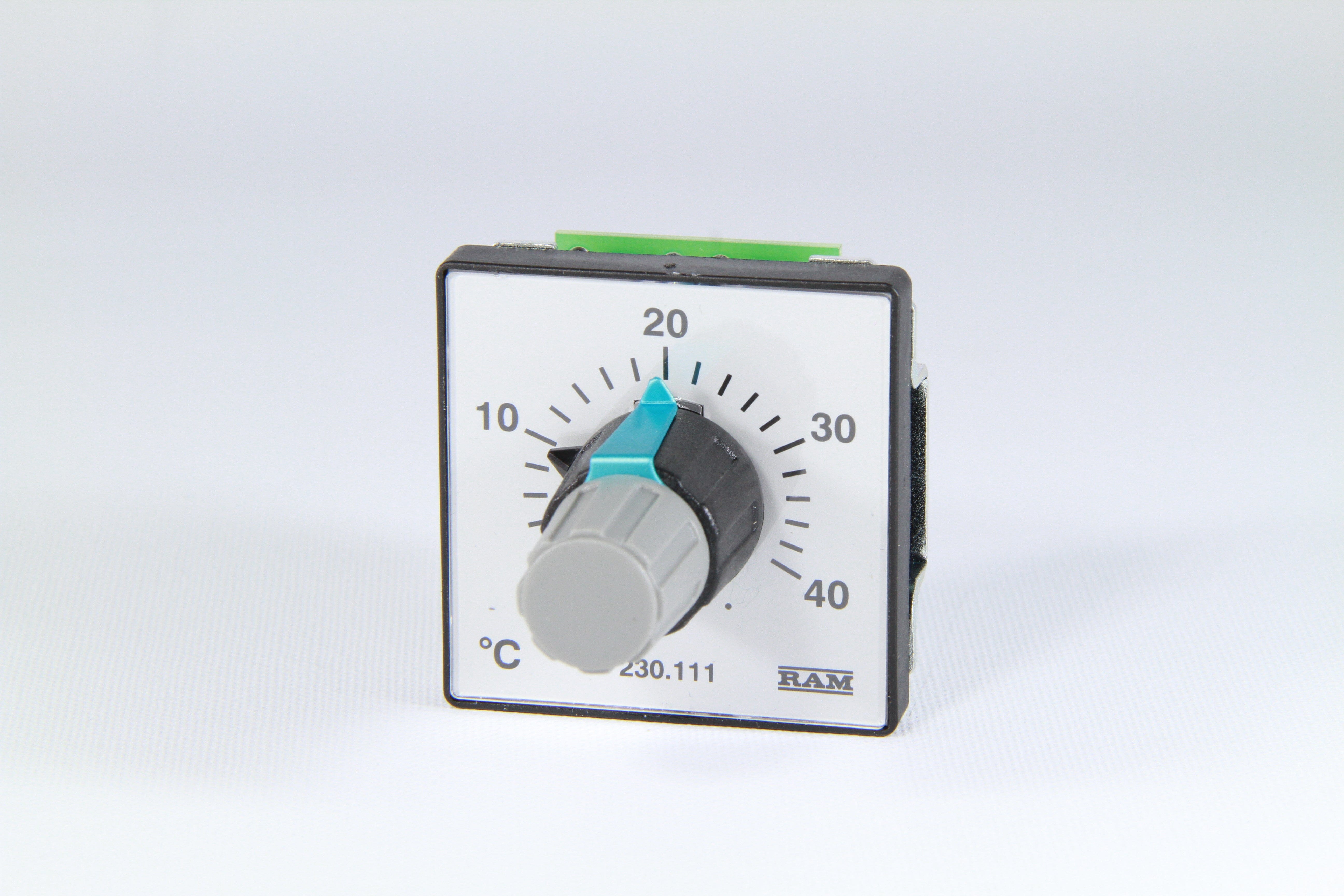

RAM Doppel Fernversteller 230.051 D

Downloads

Datenblatt RAM Doppel Fernversteller 230.051 D
