Belimo H7150S

Name: Belimo H7150S
Brand: Belimo
SKU: H7150S
Price: 4118.77 EUR
Availability: InStock

Erhältlich

Artikelnummer: H7150S

Normaler Preis €4.118,77

inkl. MwSt. Versand wird an der Kasse berechnet.

Belimo H7150S

Menge

Belimo H7150S

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:

Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
Geräte, die keinen Fehler aufweisen.
Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.

Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse. Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung
Technische Details
Lieferumfang
Downloads
Bewertungen
Herstellerinformationen

Beschreibung

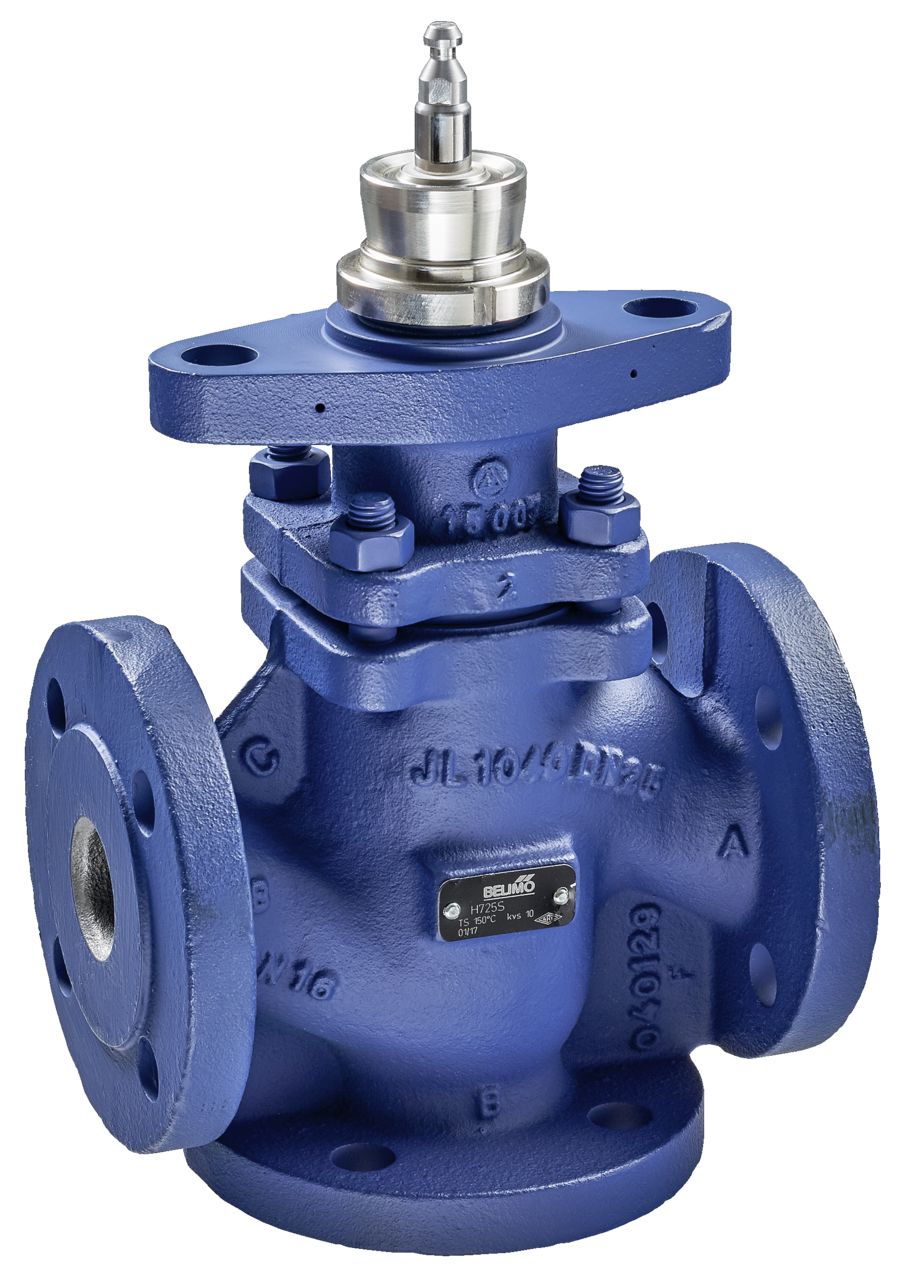

3-Wege-Hubventil DN 150 mit Flanschanschluss für Wasser

Das H7150S ist ein 3-Wege-Hubventil mit Flanschanschluss in der Nennweite DN 150. Es arbeitet als Misch- oder Verteilventil und regelt den wasserseitigen Durchfluss in Luftbehandlungs- und Heizungsanlagen.

Gleichprozentige Kennlinie am Regelpfad, lineare am Bypass

Ein Hubantrieb bewegt den Ventilkegel in die vom Stellsignal vorgegebene Öffnungsstellung. Der Regelpfad A-AB arbeitet mit gleichprozentiger Kennlinie nach VDI/VDE 2173, im Öffnungsbereich optimiert, der Bypass B-AB mit linearer Kennlinie. Die Leckrate liegt am Regelpfad bei maximal 0,05 Prozent des Kvs-Werts, am Bypass bei maximal 1 Prozent. Der Ventilkörper besteht aus EN-GJL-250 (GG 25) mit Schutzlackbeschichtung, die Spindel dichtet über einen PTFE-V-Ring ab.

Für Wasser und Wasser-Glykol-Gemische bis 150°C

Das Ventil eignet sich für Wasser sowie Wasser-Glykol-Gemische bis maximal 50 Volumenprozent Glykol. Die Mediumstemperatur reicht von 5 bis 150°C, wobei 150°C nur bis 1400 kPa zulässig sind und bis 1600 kPa die Grenze bei 120°C liegt. Der Kvs-Wert beträgt 320 m³/h bei einer Druckstufe PN 16.

Einbaulage stehend bis liegend, Antrieb separat

Sie montieren das Ventil stehend bis liegend, bezogen auf die Spindel; ein hängender Einbau ist nicht zulässig. Ventil und Antrieb sind wartungsfrei. Der Hubantrieb ist separat zu bestellen, bei Bedarf ist die Spindelheizung ZH24-1-A für LV-, NV- oder SV-Antriebe erhältlich.

Ausschreibungstext

Hubventil, 3-Weg, DN 150, Flanschanschluss, PN 16, Kvs 320 m³/h, Ventilkörper aus EN-GJL-250 mit Schutzlackbeschichtung. Regelpfad mit gleichprozentiger, Bypass mit linearer Durchflusskennlinie nach VDI/VDE 2173. Für den wasserseitigen Einsatz in geschlossenen Heizungs- und Luftbehandlungsanlagen bei Mediumstemperaturen von 5 bis 150°C.
