Beschreibung
BELIMO D7200WL/BAC
Die Belimo-Drosselklappen sind universell als dichtschliessende 2-Weg- oder 3-Weg-Armaturen für Auf /Zu, Umschalt- und Regelanwendungen (als Misch- und Verteilventil) einsetzbar. Diese Flexibilität wird durch die energieeffizienten und multifunktionalen PR-Antriebe gewährleistet.
Features des D7200WL/BAC:

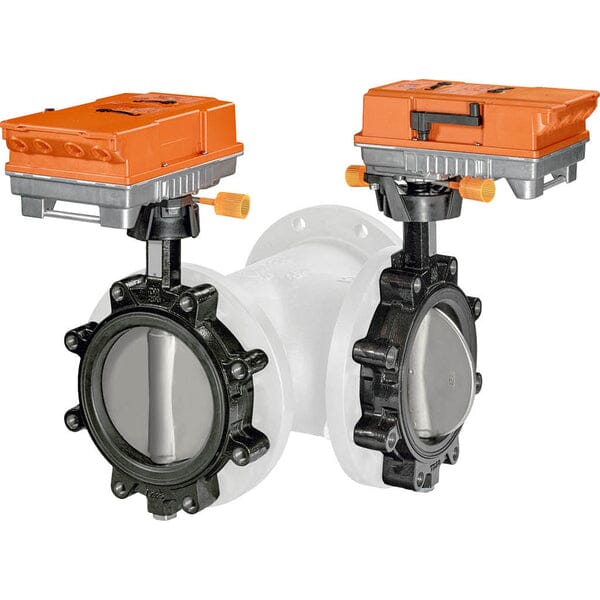

- 3-Weg-Drosselklappe (2x Drosselklappe mit 2x Antrieb ohne T-Stück),
- 3-Weg
- DN 200, Flansch mit Gewindeaugen PN 16
- ps 1600 kPa
- kvs 800 m³/h
- kvmax 1800 m³/h
- Mediumstemperatur -20...120°C [-4.0...248°F]
- 160 Nm
- AC 24...240 V / DC 24...125 V
- BACnet MS/TP
- Modbus RTU
- MP-Bus
- 35 s
- IP66/67
Speziell für die HLK-Branche konzipiert.
Die Drosselklappen und PR-Antriebe von Belimo sind auf dem HLKMarkt die intelligenteste, energieeffizienteste und zuverlässigste Lösung für hohen Durchfluss. Der Schwerpunkt dieser Serie liegt bei einer einfachen Installation, Anwendungsflexibilität sowie Langlebigkeit und setzt damit neue Leistungsstandards in der HLK-Branche. Die Belimo-Drosselklappenantriebe sind die Lösung für Heizungs-, Kältemaschinen- und Kühlturmanwendungen, Changeover-Systeme sowie Steuerungsanwendungen von grossen Lüftungsanlagen und Bypassanwendungen.
Einfache Installation
Dank geringer Bauhöhe und reduziertem Gewicht des Antriebs lässt sich der PR-Antrieb von Belimo einfach installieren und kann mit nur zwei Schrauben an der Belimo-Drosselklappe montiert werden. Zusätzlich ermöglicht die leicht zugängliche Anschlussbox eine schnelle und komfortable Verdrahtung.
Bis zu 80 % Energie sparen
Durch das neue Ventildesign verringert sich die Kontaktfläche zwischen der Ventildichtung und Ventildisk. Dies gewährleistet ein niedriges Drehmoment über die gesamte Lebensdauer. Mit bis zu 80 % weniger Leistungsverbrauch spart die Kombination aus Ventil und Antrieb Energie und verringert die Kosten für Transformator und Verdrahtung.
Gute Sicherheit
Die flexible visuelle Positionsanzeige zeigt die Position der Drosselklappe auch aus grosser Entfernung an. Gleichzeitig erfüllt das Linkage die Funktion einer thermischen Isolierung und verhindert Kondensation im Antrieb.
Smarte Heizung verhindert Kondensation
Dank integriertem Temperatur- und Luftfeuchtigkeitssensor schaltet sich die eingebaute intelligente Heizung nur ein, wenn es die Umgebungsbedingung erfordert. So kann die Bildung von Kondenswasser im Antrieb verhindert werden.
Kommunikationsfähiger Antrieb für flexible Konfigurationen
Der kommunikationsfähige PR-Antrieb ermöglicht einen erweiterten Datenzugang mit Diagnoseoptionen und bietet fl exible Konfi - gurationsmöglichkeiten: Auf/ Zu, 3-Punkt, DC 0.5…10 V, DC 2…10 V, 4…20 mA, MP-Bus, Modbus RTU und BACnet MS/TP. Mit der Belimo Assistant App lassen sich die Art der Ansteuerung und Bus-Parameter einfach über Near Field Communication (NFC) einstellen.
Nahtlos integrierte Temperaturmessung
Die Temperatursensoren von Belimo lassen sich einfach mit den kommunikationsfähigen PR-Antrieben verbinden und fügen sich zu einem optimal funktionierenden System zusammen. Zwei Messeingänge für aktive oder passive Temperatursensoren liefern genaue Messdaten über das BACnet MS/TP oder Modbus RTU Protokoll.
Hohe Sicherheit auch bei Stromausfall
Der optional erhältliche, zuverlässige PRK-Antrieb ermöglicht, durch die Notstellfunktion eine hohe Betriebssicherheit für Ihre Anlage. So fährt die Drosselklappe bei Stromausfall in die vorgegebene Position. Diese kann über die Belimo Assitant App von 0...100 % eingestellt werden.
Technische Details
Ventilspezifikationen
- Anschluss
- 3-Weg
- kvs
- 800 m³/h
- Medien
- Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol.
- Vorlauftemperatur
- -20...120°C [-4.0...248°F]
- Schliessdruck
- 1200 kPa
- Differenzdruck Δpmax
- 300 kPa
- Durchflusskennlinie {Tools}
- 0...100%: S-Form / linear (PR..-BAC); 0...60%: gleichprozentig
- Leckrate {Tools}
- Dicht, Leckrate A
- Rohranschluss
- Flansch
Spezifikationen des Antriebs
- Spannung AC/DC
- AC 24...240 V / DC 24...125 V
- Leistungsaufnahme (Betrieb)
- 40 W
- Leistungsaufnahme (Halten)
- 12 W
- Leistungsverbrauch Dimensionierung
- mit 24 V 40 VA / mit 240 V 104 VA
- Ansteuerungsart
-
- BACnet MS/TP
- Modbus RTU
- MP-Bus
- DC 2...10 V
- DC 0.5...10 V
- 4...20 mA
- Auf/Zu
- 3-Punkt
- Hybrid (kommunikativ/analog)
- Schutzklasse
- IP66/67
- Schutzart NEMA
- NEMA 4X
- Gehäusetyp
- UL Enclosure Type 4X
Lieferumfang
D7200WL/BAC
